電力調度的具體工作內容是依據各類信息采集設備反饋回來的數據信息,或監控人員提供的信息,結合電網實際運行參數,如電壓、電流、頻率、負荷等,綜合考慮各項生產工作開展情況,對電網安全、經濟運行狀態進行判斷,通過電話或自動系統發布操作指令指揮現場操作人員或自動控制系統進行調整,如調整發電機出力、調整負荷分布、投切電容器、電抗器等,從而確保電網持續安全穩定運行。近年來,隨著城鄉電網的改造,電網技術裝備水平不斷提高,電力調度的現代化程度越來越高,對電網的安全穩定運行起到了很大的促進作用。結合工作實際,筆者認為,在現有電網結構下,加強調度管理,特別是不斷學習、掌握新技術是保證電網安全運行的關鍵。

電力模擬板的主要特點

首先，我們采用了先進的全電腦化融合式分層集散型設計方案，將單片機系統、可編程控制器系統和STD總線系統合并在一起，充分展示了測控調度系統的現代風格。
其次，我們根據功能劃分出多個獨立模塊，采用小板安裝和總線插接的方式，根據用戶現場規模的不同，可以靈活擴展各種軟件功能，并且維修也變得更加簡單。
此外，我們將傳感變換、采集驅動、遠動存儲、顯示打印集成于一體，充分發揮了融合多CPU系統的軟件功能。
在系統設計中，我們將傳統設備中的許多硬件轉為軟件化，使整個自動化系統的各個環節相互適配，提升了系統的效率和穩定性。
與國外同類產品相比，我們的硬件成本約為其它成本的1/10，且顯著提升了系統的穩定性和可靠性。
同時，我們與已投入運行的電站或廠調現場接口非常簡單。
整個系統實現了電力測量、控制、調度和管理的自動化，為真正實現自動化提供了支持。
當遇到事故時，僅需幾秒鐘即可報告事故的性質、發生地點和時間。

電力模擬板的主要功能

模擬量采集。自動實時在線采集各路母線電壓、母線頻率、各種進線及饋出線電流、各路電流電壓之間的相角、各變壓器的溫度等,并可自動實時在線從以上數據中提取各種有功功率、無功功率、有功電度、無功電度、力率等量。自動實時在線將上述各量與由用戶定義的相應上下閾值比較、很限報警。

狀態量采集。自動實時在線采集各斷路器開關狀態、繼保動作、事故跳閘等信息,并傳向主機及調度模擬板,及時顯示打印。開關變位、繼保動作等緊急情況的信息優先傳向主機。

控制功能。通過主機鍵盤,可對各斷器進行合、斷閘操作,并即時反饋其動作情況。

事故及開關動作順序記錄功能。能以聲、光、打印記錄的形式,同時顯示或打印記錄報警信息。

數據處理功能。定時將采集到的現場數據經分選后分別送往主機顯示器和調度模擬板上實時顯示,遇到報警及開關變位等信息即時送往打印實時打印。

參數修改功能。用戶可根據需要,修改各電壓互感器及各電流互感器的變比,修改各支電壓、電流、功率、變墳器溫度等下上閾值,以確定供配的限額范圍等參數。操作權限委任與撤消功能?？捎梢幻僮鞴芾韱T在主機內暗設若干名操作員的姓名和口令,操作員在口令符合后,方可進行一些重要的操作。

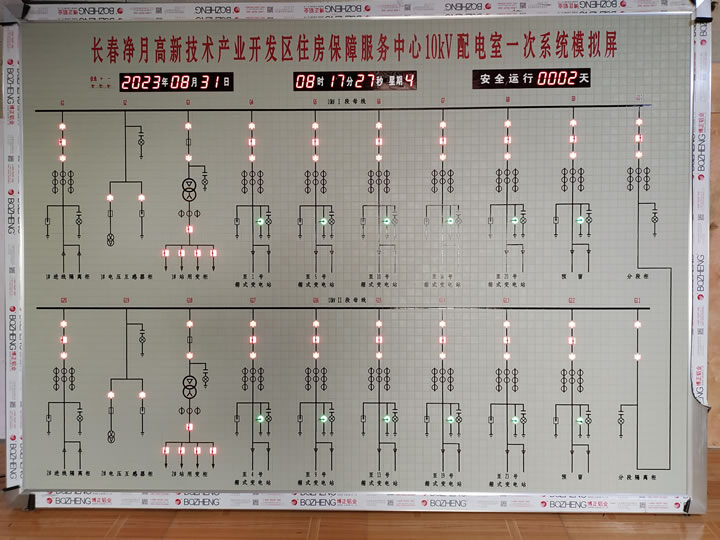

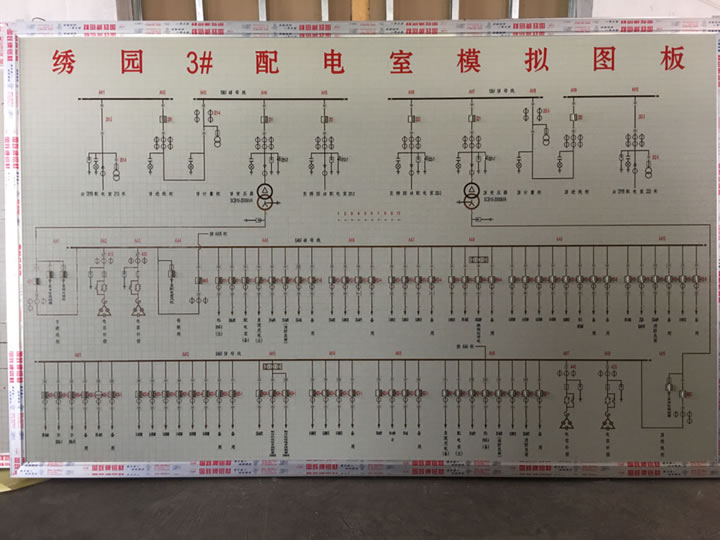

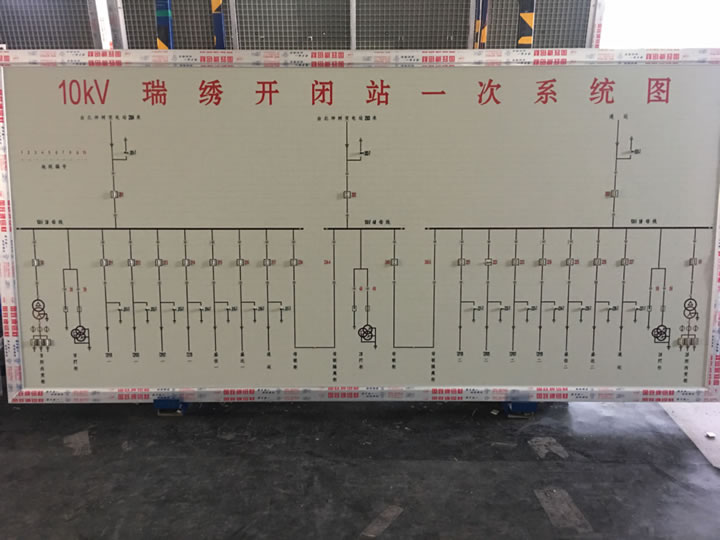

調度模擬板的預置與顯示功能。可通過調度主機預置調度計劃;通過模擬板上的對位燈,可實時跟蹤,同步顯示現場的運行狀態;通過模擬板上的數碼顯示器可實時跟蹤,同步顯示主機的運行狀態;模擬板設有亮盤、紅盤、綠盤和暗盤四種運行方式,值班員可根據需要,方便地選擇任一種運行方式;模擬板有可靠的自檢功能,操作員隨時可以在線檢查模擬板的運行情況。

對電力模擬板的改進

電力模擬板是電力調度中不可或缺的設備,是調度員的眼睛,更是行動的指南?？梢哉f自從有了調度機,就出現了調度屏,從較初的黑板示意圖到如今的高科技等離子調度模擬板,這其中經歷了十幾代技術更新,凝聚了一代又一代電力調度科技人員的心血。

隨著現代化電網的完善和壯大,電力模擬板越來越顯得擁擠不堪,實現全屏對位更加困難。為適應現代化大電網狀態調度的要求,筆者認為對老式調度模擬板進行改造已勢在必行。

1、模擬板的硬件構成。

控制中心層由屏控機、遠動工作站、投影機等組成。遠動工作站在模擬板系統中負責提供實時數據,投影系統顯示的控制中心層由屏控機、遠動工作站、投影機等組成。遠動工作站在模擬板系統中負責提供實時數據,投影系統顯示的畫面由遠動工作站直接輸出。

單元層采用模塊化結構,組合靈活,安裝方便,可靠性高。每塊模板帶有運行指示燈,故障判斷直觀。單元層由控制箱、狀態元件燈、電源箱和LED數字顯示器組成:控制箱與狀態元件燈配合實現遙信功能;電源箱與LED數字顯示器配合實現遙測功能。

控制中心層和單元層之間通過標準通信總線相連接?？刂葡渫ㄟ^其通信輸入接口和通信輸出接口并接在通信總線上;而電源箱除了為LED數字顯示器提供電源外,實際上還用作了通信總線分配器。

2、屏控機軟件。

屏控機操作系統是WindowsNT;應用軟件采用面向對象的程序設計語言VisualC++開發,并具有client/serv-er(客戶/服務器)體系結構。

屏控機系統提供了一個通信控制程序,負責和服務器以及各規約處理程序進行通信。一定意義上說,它是通信配置向導程序,定義了各通信口的參數及使用的規約處理程序。每一種規約作為一個單獨的可執行文件,用戶可以自行開發新的規約處理程序,而且不停機就可以啟動新的規約處理程序。這是系統的一個顯著特點。

3、與調度自動化系統的連接。

模擬板顯示是調度自動化系統的一項基本功能。因此,模擬板系統的控制軟件一般運行在遠動工作站上。屏控機與遠動工作站之間按照電力行業標準《循環式遠動規約》進行RS232串口通信。這種連接方式是點對點的通信方式,屏控機接收到的是一個子站(變電站)或轉發站的遠動信息,屏控機必須進行處理,把一個變電站映射為多個變電站。

4、投影系統的應用。

投影系統配合顯示畫面,簡化了模擬板版面。在改造中,應對模擬板屏面布置采用點面結合的原則。在“面”的方面,只標示出電網聯絡線路及其運行工況,變電所用方框表示,其內部接線沒有反映在模擬板上,這樣模擬板版面就簡單明了,方便調度員從宏觀上了解電網的運行情況。在“點”的方面,通過大屏幕投影系統可以方便地顯示各變電所的實時畫面。

投影儀系統實際應用包括:顯示電網地理信息系統的內容;顯示區域功率累加和功率餅圖;顯示系統或各變電站實時的一次接線圖;專業技術報告的輔助工具;顯示系統或各變電站實時的負荷曲線、電壓棒圖;調度業務培訓的輔助工具;遠程視頻監控系統的圖象顯示等。改造后的電力模擬板系統及調度自動化系統,可以解決原有系統需人工置位的問題,減輕了調度人員的負擔,為推動調度自動化的進一步發展奠定了基礎。
